春来机械-摇摆制粒机的结构组成
信息来源:本站 | 发布日期:
2021-11-09 09:44:25
| 浏览量:460392
关键词:摇摆制粒机,摇摆造粒机
摇摆制粒机适用于制药、化工、食品,固体饮料等行业的制粒,将搅拌好的物料制成所需尺寸的颗粒,或将结块状物料打成小颗粒。

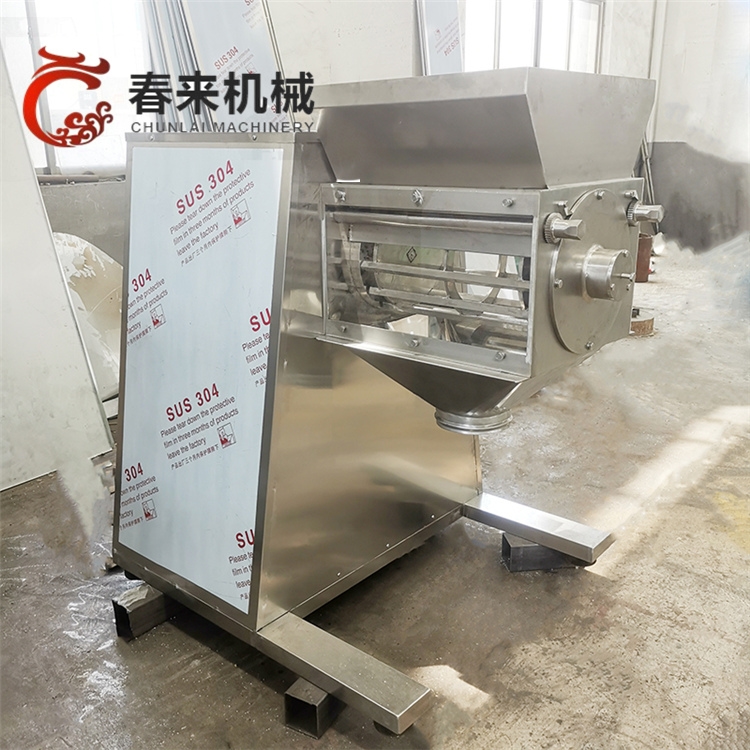

下面简单介绍一下摇摆制粒机的结构组成,如下所示:
减速箱
采用蜗轮传动,速比来1:12,箱内可储机油,保证齿轮润滑良好及无杂音,箱上有视镜可观察,观察运转情况及储油量,蜗轮外端,装有偏心轴,带动齿条作往复运动。
电机架
一条与螺杆栓牢,电动机就装在铁板上,当转动螺杆栓,电动机就上下运动,供调节皮带。
主体
机身为一独立长方柱体,其上装置封闭轴承座与粉斗连接,粉斗伸向机体外,其下装有V 形底盘,着地面广而平,因此下须安装,可任意放置室内使用。
颗粒制造装置
旋转滚筒横卧置在粉斗的下面,前后有轴承支座,它通过齿条的传动,作倒顺回转,端面的前轴承盖为活动式,装拆时,只要旋下一个翼形螺母,轴承盖和旋转滚筒即可抽出,放置滚筒的两端制有凸形的方环,嵌入轴承室内,这样可不使油污渗入粉子和不致粘结塞住。
筛网夹管
装置在旋转滚筒的两旁,用钢管制造,中间开有一条长槽,筛网的两端嵌入槽内,转动花形手轮将筛网包在旋转滚筒的外圆上,手轮内有齿轮撑住,松紧可以进行调节。
下面简单介绍一下摇摆制粒机的结构组成,如下所示:
减速箱
采用蜗轮传动,速比来1:12,箱内可储机油,保证齿轮润滑良好及无杂音,箱上有视镜可观察,观察运转情况及储油量,蜗轮外端,装有偏心轴,带动齿条作往复运动。
电机架
一条与螺杆栓牢,电动机就装在铁板上,当转动螺杆栓,电动机就上下运动,供调节皮带。
主体
机身为一独立长方柱体,其上装置封闭轴承座与粉斗连接,粉斗伸向机体外,其下装有V 形底盘,着地面广而平,因此下须安装,可任意放置室内使用。
颗粒制造装置
旋转滚筒横卧置在粉斗的下面,前后有轴承支座,它通过齿条的传动,作倒顺回转,端面的前轴承盖为活动式,装拆时,只要旋下一个翼形螺母,轴承盖和旋转滚筒即可抽出,放置滚筒的两端制有凸形的方环,嵌入轴承室内,这样可不使油污渗入粉子和不致粘结塞住。
筛网夹管
装置在旋转滚筒的两旁,用钢管制造,中间开有一条长槽,筛网的两端嵌入槽内,转动花形手轮将筛网包在旋转滚筒的外圆上,手轮内有齿轮撑住,松紧可以进行调节。
